- 液位計與料位計的選型與分析
- 2019-06-14
在化工工業生產過程中，常遇到大量的液體物料和固體物料，它們占有一定的體積，堆成一定的高度，把生產過程中罐、塔、槽等容器中存放的液體表面位置稱為液位；把料斗、堆場倉庫等儲存的固體塊，顆粒、粉粒等的堆積高度和表面位置稱為料位；兩種互不相溶的物質的界面位置叫界位。液位、料位以及相界面總稱為物位。對物位進行測量的儀表被稱為物位檢測儀表。
物位測量的主要目的有兩個；一是通過物位測量來確定容器中的原料，產品或半成品的數量，以保證連續供應生產中各個生產環節所需的物料或進行經濟核算；另一個是通過物位測量，了解物位是否在規定的范圍內，以便使生產過程進行，保證產品的質量、產量和生產安全。
物位測量儀表的種類很多，如果按液位、料位、界面可分為：

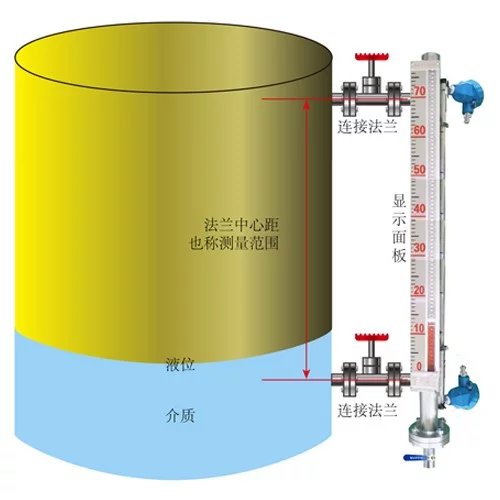

①測量液位的儀表：玻璃管（板）式、稱重式、浮力式（浮筒、浮球、浮標，磁翻板液位計）、靜壓式（壓力式、差壓式）電容式、電阻式、超聲波式、放射性式、激光式及微波式等
②測量界面的儀表：浮力式、差壓式、電極式和超聲波式等；
③測量料位的儀表：重錘探測式、音叉式、超聲波式、激光式、放射性式等。
表中所列為常用的連續測量型的物位儀表。
類型 基本原理 代表產品 特點 浮力式液位計 應用浮力原理測量液位 浮球式液位計
浮筒式液位計
磁翻板液位計
浮標式液位計等以機械結構為主，體積笨重，但維護簡單。
測量的量程有限
適合于粘度小、無結晶的介質。靜壓式液位計 液柱的高度與液柱產生的靜壓成正比 差壓變送器
單/雙法蘭式差壓變送器
投入式液位變送器使用***
安裝方便
適合于腐蝕性介質
價格適中超聲波式 用壓電晶體作探頭發射聲波，聲波遇到兩相界面被反射回來又被探頭所吸收，根據聲波來回時間而測出物體高度。 超聲波物位計 非接觸式測量
測量范圍寬，液體、粉末、塊體的物位均可。
受被測介質溫度、壓力、密度變化的影響。
價格較高微波式物位計
天線發射微波，微波遇到物料界面被反射，雷達系統接收反射信號，根據微波的行程時間而測出物位高度。 雷達物位計 非接觸式測量
測量范圍寬，液體、粉末、塊體的物位均可。
不受被測介質溫度、壓力、密度變化的影響。
測量精度高，價格高昂
-
