  • 電磁流量計直管段對精度的影響
  • 2019-07-13

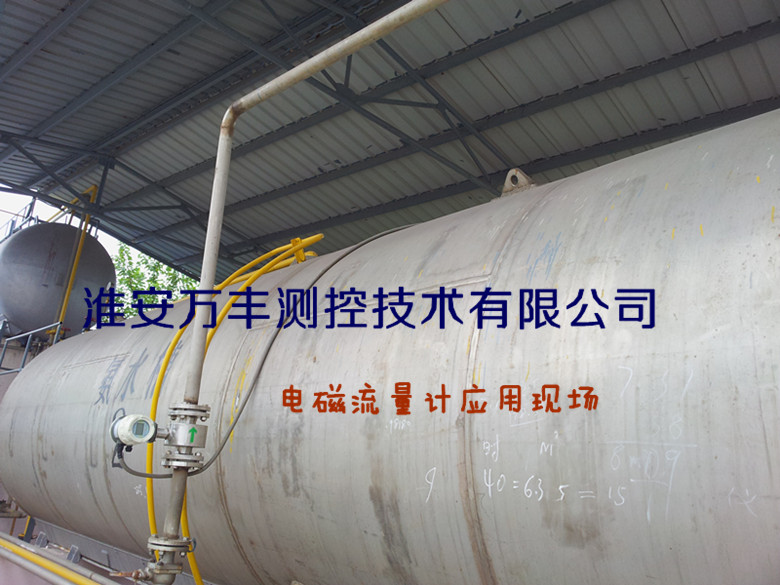

  • 氨水流量計，電磁流量計直管段
    一、電磁流量計在工藝管道上選擇傳感器的安裝地點時應注意：

    （1）傳感器內流體的流動方向必須與傳感器上流動方向一致；
    （2）必須保證傳感器測量管內在所有時間始終充滿被測流體，傳感器不能在不滿管和有可能出現空管情況下工作；
    （3）傳感器應選取管內流體脈動較小的位置作為測量點。一般情況下，離泵、閥門等較遠的地方，儀表指示比較平穩，波動較少；
    （4）測量雙相流體時，應選擇不易引起相分離的地方；
    （5）對于聚四氟乙烯襯里的傳感器，應避免安裝在負壓管道和有可能產生瞬間負壓的地方；
    （6）要避免容易產生液體電導率不均勻的場所，如添加液的電導率與基液不同，加液點*好設在傳感器下游。
    二、電磁流量計直管段長度要求
      根據經典理論，傳感器測量管內流速分布為軸對稱時，電磁流量計的測量準確度不受流速分布的影響。
      工藝管道中的彎管、閥門等都會引起流動畸變、二次流或漩渦，破壞了原有充分發展的流速分布狀況。要讓流體恢復其軸對稱的流速分布，需要相當長度直管段，或在流量傳感器前安置流動調整器。
    小口徑傳感器和有些中口徑傳感器從電極中心到測量管進口端距離（L）已相當于幾倍直徑（D）長的直管段，這樣即使傳感器進口端前的流體流動是非軸對稱流，測量也不會受什么影響。但是，隨著儀表口徑的增大及傳感器結構的改進，L/D值愈來愈小，傳感器測量管本身組成的直管段已不足以使非軸對稱流“對稱化"。所以，電磁流量傳感器有上游置直管段的要求。
    各標準或檢定規程所提出的上下游直管長度亦不一致，匯總?cè)绫泶蟛糠志韧ǔx表制造廠提出的要求高，這是為了保證達到0.5級精度等級儀表的要求。
     直管段長度要求



    擾流件名稱
    標準或檢定規程號
    GB/T18660
    GB/T18659
    JIS B 7554
    ZBN 12007
    JJG 198
    上游
    彎管、T形管、全開閘閥、漸擴管
    10D或制造廠規定
    10D
    5D
    5D
    10D
    漸縮管
    可視作直管
    其他各種閥
    10D
    下游
    各類
    未提要求
    5D
    未提要求
    2D
    2D



    國家標準GB/T18660是使用電磁流量計的標準，該標準認為對任何類型流動擾動至少應有10D的直管，精度才能保證不超過1％。GB/T18659和JJG198是為評定電磁流量計性能提出的文件。JIS B 7554是日本工業規格電磁流量計標準。表6－1所列JJG 198 的直管段長度是為精度0.5級及以上的儀表而設定的。

    總之，電磁流量計的直管段越長，流量越穩定，計量效果也能達到比較好的精度。
