- 【流量計課堂】電磁流量計輸出值與實際值不符
- 2019-08-13
-
引起測量流量與實際測量不符的故障原因，大體上可歸納成以下6個方面。
（1）轉換器設定值不止確；
（2）傳感器安裝位置不妥，未滿管或液體中含有氣泡：
（3）未處理好信號電纜或使用過程中電纜絕緣下降：
（4）傳感器下游流動狀況不符合要求；
（5）傳感器極間電阻變化或電極絕緣下降；
（6）所測量管系存在未納入考核的流入／流出值。
二、比對的參照系
在檢查本身故障現象之前，首先要評估與電磁流量計測量流量比對的實際流量（即各參照系推導出來的參比流量）的準確性和正確性。人們用作參照流量常從以刀；3個方面獲得：
（1）從流程系統的物料平衡，即進入系統的量與流出系統的量之間作比較；
（2）與其他流量測量值之間的比對，如與水池容器的體積或外夾裝式超聲流量汁的流量相比較；
（3）與歷史測量值相比較。
流程現場工藝運行人員按這些參照系，根據他們的經驗提出流量儀表測量值不準確的看法，儀表工程師要廠解與分析運行人員作出判斷的依據，過程和數據，了解流程必要時去現場勘察，確認其正確后才作下一步檢查。
現例舉用得較多的夾裝式超聲流量計作比對參照時，準確性評估中的幾點常見失誤。（1）作流量計算時流通面積未實例測量管段的外徑和壁厚，僅按所查得鋼管規格表中名義尺寸代入，由于外徑和壁厚的允差，帶來流通面積的計算誤差。例如DN200-DN500無縫熱軋鋼管流通面積可能相差±（3.4－3.2）％；即使外徑用圓周法實測而壁厚未測而用名義尺寸，流通面積也可能相差±（1.25－1）％。（2）在現場測量聲波傳播距離如有（1－2）％誤差，即會給流量測量帶來（1－2）％的誤差。（3）沒有計入水泥襯里層厚度，舊管銹蝕層或污積層厚度。
又如水廠經常用清水池體積作比對參照，要評估水池面積的準確性。經常發生計算水池面積僅按設計圖或竣工圖數據，由于竣工圖僅按工程要求而未按計量要求丈量，必然會帶來誤差；還有可能未減去水池中隔墻、管線所占去的體積，以及旁路管線流出／流人的體積。并要確認在試驗時間內閥門的密封性等等，均應作復核評估。
三、檢查程序

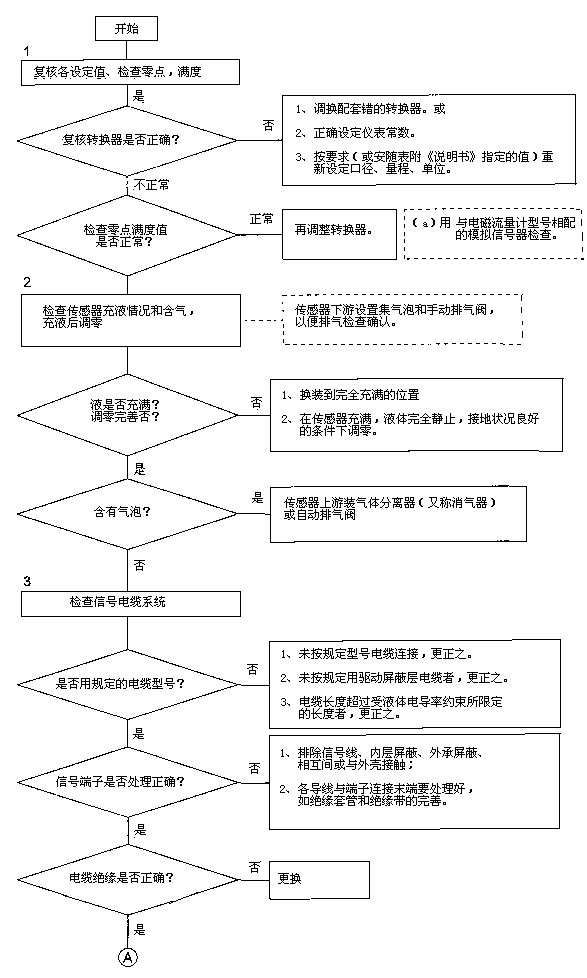

圖7所示足檢查電磁流量計測量流量與實際流量不符的流程。先按流程全面考慮作初步調查和判斷，然后再逐頃細致檢查和試排除故障。流程所列檢查順序的先后原則足：（1）可經觀察或詢問了解而毋須作較大操作的在前，即先易后難；（2）按過去現場檢查修經驗，出現頻度較高今后出現概率較高者在前；（3）檢查本身的先后要求。若經初步調全確認足后幾項故障原因，亦可提前作細致檢查。
四、故障檢查和采取措施
1、復核轉換器設定值和檢查零點、滿度值
檢合流程圖第1項。首先檢查相配套傳感器和轉換器的編號是否對號。當代大部分電磁流量計在制造廠實流校準后在傳感器*（或／和隨表附《使用說明書》，標明校準的儀表常數，并在所配套的轉換器內設定好。因此新安裝內儀表調試前首先要復核儀表常數，或者傳感器編號和轉換器編號是否配對。因為這類失配的事件經常發生，還需復核口徑、量程和計量單位等設定值。用模擬信號器）通常要按所用電磁流量計型號向制造廠訂購）檢查轉換器零點和量程。
2、查管道充液狀況和含有氣泡
檢任流程圖第2項。本類故障主要是管網工程設計不良或相關設備不完善所引起的，可參閱第9頁第四節中"2、管道未充滿液體或液體小有含有氣泡"一節。
