- 磁翻板液位計結構剖析圖及安裝示意圖及安裝方
- 2019-05-16

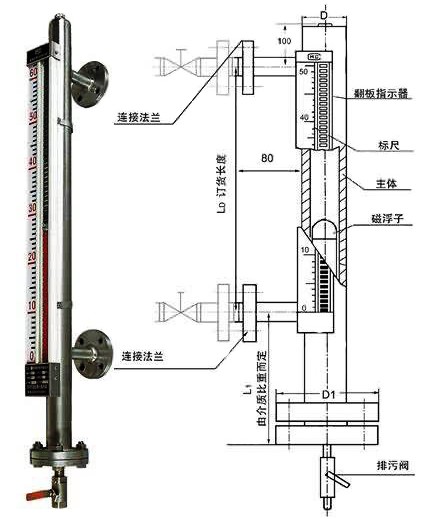

磁翻板液位計結構圖

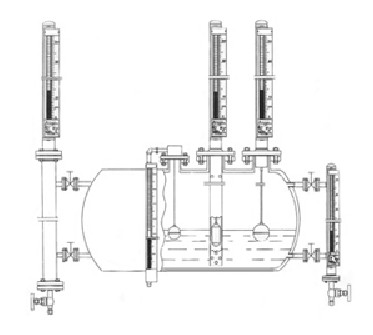

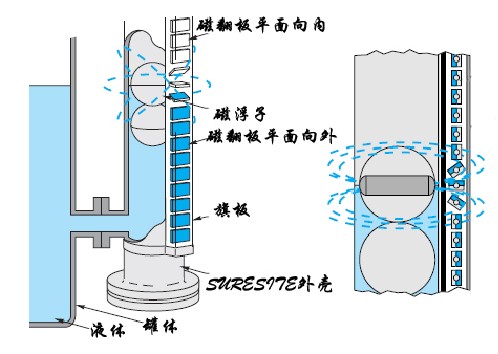

磁翻板液位計安裝示意圖
磁翻板液位計安裝方法1、頂裝式磁翻板液位計頂裝式磁翻板液位計分為上下兩部分，上部在容器頂部，下部安裝在容器內，由法蘭與容器法蘭連接。液下部分導管內浮子由連桿與上部導管內磁性頭連成一體。當液體變化時，浮子帶動磁鋼在導管內上下運動，帶動顯示部分紅白指示球翻轉，在面板上讀得液位高度2、側裝式磁翻板液位計側裝式磁翻板液位計二引管連接法蘭分別與容器引管法蘭連接,主導管內有一磁性浮子,該浮子根據被測介質比重設計,當液體介質進入主導管內時,磁性浮子可隨容器內介質變化上下浮動.顯示部分為一列帶磁性的紅白二色小球裝于支架上,可上下翻動,外有有機玻璃板保護,由抱箍固定在主導管外,并緊貼主導管.當液體上升時,浮子上移,小球翻成紅色,反之,小球變成白色,紅白球分界處即為介質液位,同時在面板標尺上讀得液位高度.主導管底部有法蘭及排污閥供安裝浮子、調試及清洗用,頂部裝有絲堵,供清洗等用途用.
